航空航天-发动机叶片

一、叶片的工艺特征

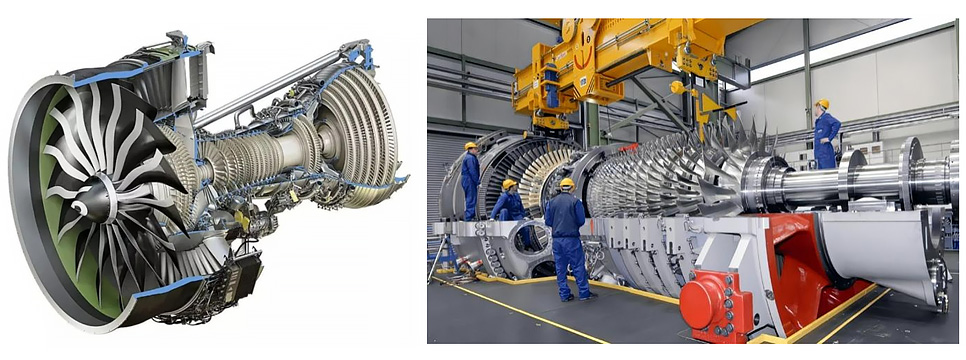

叶片，主要指飞机叶片、汽轮机叶片、导弹叶片等，常用钛合金、高温合金等特殊材料制作，这类材料具有工艺塑性低、变形抗力大、变形温度范围窄等特点，对锻造的应力状态及工艺方法要求极为严格，对设备的加载速度和精度要求极高。用一般的锻造方法难以获得理想的微观组织和性能。

二、平锻机制坯的工艺优势

在叶片项目（特别是高性能叶片）中使用平锻机制坯，相比其他锻造方法（如自由锻、锤锻、甚至部分立式压力机锻造），具有一系列显著的优势，尤其体现在精度、效率、材料利用率、复杂形状成形能力以及工艺控制方面：

1）极高的尺寸精度和一致性：

    * 闭式模锻：平锻机主要进行闭式模锻（无飞边或极小飞边），模具型腔精确控制金属流动，使得锻件尺寸公差非常小。

    * 刚性框架：平锻机具有非常刚性的框架结构，变形小，保证了模具在锻造过程中的稳定对合精度。

    * 精确的滑块行程：滑块行程由曲柄机构精确控制，重复精度极高，确保每一件锻件在厚度方向上的尺寸一致性极好。

    * 这对叶片至关重要：叶片是精密部件，后续加工余量很小。高精度的制坯可以显著减少后续机加工量，降低成本并提高材料利用率，同时保证最终叶片型面的精度和一致性。

2）优异的材料利用率和近净成形能力：

    * 闭式/半闭式模锻：如前所述，大大减少了飞边损耗。

    * 精密下料：平锻机通常配备精密棒料剪或锯床进行下料，坯料重量精确。

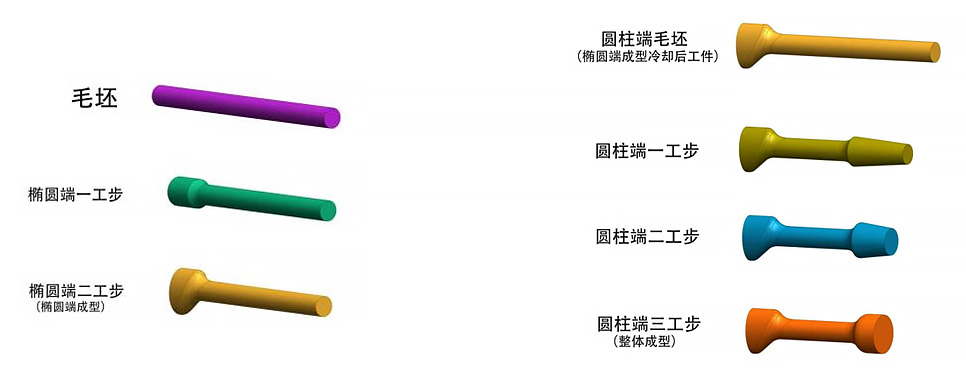

    * 精确的局部成形：平锻机能精确控制金属在特定部位的聚集和分配，实现近净成形，尤其适合叶片杆部减细、头部聚集等工序。对于昂贵的叶片材料（如高温合金、钛合金），节约材料带来的经济效益巨大。

3) 高效的多工位自动化生产：

    * 水平分模：模具水平布置，操作空间开阔，非常便于实现自动化。机器人或机械手可以方便地实现坯料在多个模膛之间的转移。

    * 多工位锻造：一台平锻机可以配备多个模膛（通常2-4个），在一个工作循环内完成多个锻造工序（如镦粗、预锻、终锻、冲孔/切边等），生产效率非常高**。

    * 高生产节拍：平锻机的行程次数较高，配合自动化上下料，可以实现连续、高速的生产，非常适合叶片这种需要大批量生产的零件。

4) 卓越的复杂形状和局部变形能力：

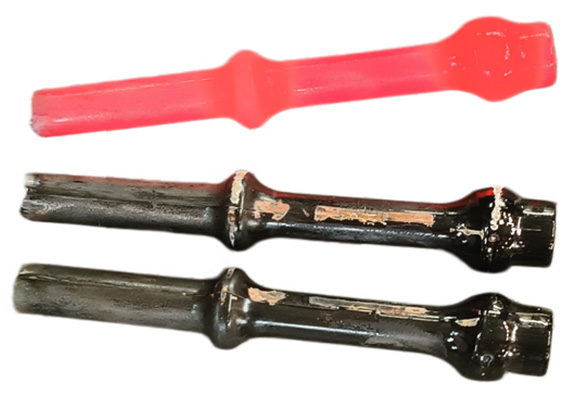

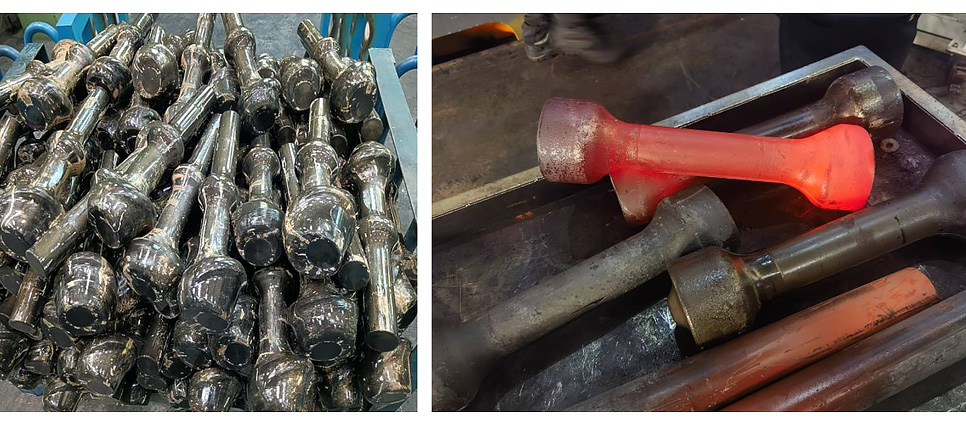

    * 双滑块设计：平锻机有主滑块（冲头）和夹紧滑块（凹模）。夹紧滑块先夹紧坯料，主滑块再进行锻造。这种设计使得它可以锻造具有局部粗大头部长杆类零件——这正是叶片的典型特征（榫头/叶冠大，叶身/杆部细长）。

    * 精确的局部聚集：能够精确地在叶片的榫头部位聚集大量金属，同时控制叶身杆部的变形，避免折叠等缺陷。

5) 改善的金属流线和力学性能：

    * 可控的金属流动：在精确的模具型腔控制下，金属能沿理想的流线方向流动，有利于获得符合叶片受力要求的纤维组织。

    * 充分的变形：多工位锻造确保了材料各部分都得到充分的塑性变形，有利于细化晶粒、提高组织均匀性和力学性能（强度、韧性、疲劳性能）。

6) 良好的工艺控制性和重复性：

    * 稳定的锻造力/能量：平锻机的打击能量主要取决于飞轮储存的能量和滑块位置，相对稳定可控，不像锤锻那样依赖操作者。

    * 精确的行程控制：行程终点位置固定，保证每次锻打变形程度一致。

    * 易于过程监控：自动化程度高，便于集成过程监控（如温度、压力、位移），保证工艺稳定性和锻件质量一致性。

7) 改善的工作环境和安全性：

    * 低噪音：相比锻锤，平锻机的工作噪音显著降低。

    * 低震动：震动小，对厂房基础要求相对较低。

    * 自动化减少人工干预：自动化上下料减少了操作者在锻造区域的工作时间，提高了安全性。

总结来说，对于叶片项目制坯：

平锻机凭借其高精度、高材料利用率、高效率（尤其适合大批量）、出色的局部成形能力（长杆带大头类零件）以及优异的工艺可控性和重复性，成为生产高质量叶片锻坯的理想选择。它能显著降低后续加工成本，提高材料利用率和最终产品性能，在大批量生产中，其综合效益非常突出。特别是在要求严苛的航空发动机和高效燃气轮机叶片制造中，平锻机制坯几乎是不可或缺的关键工艺。平锻机也成为叶片高精度制坯领域绝对的主流和首选设备。其成熟度、可靠性和综合性能经过了长期验证。

三、平锻机产品介绍

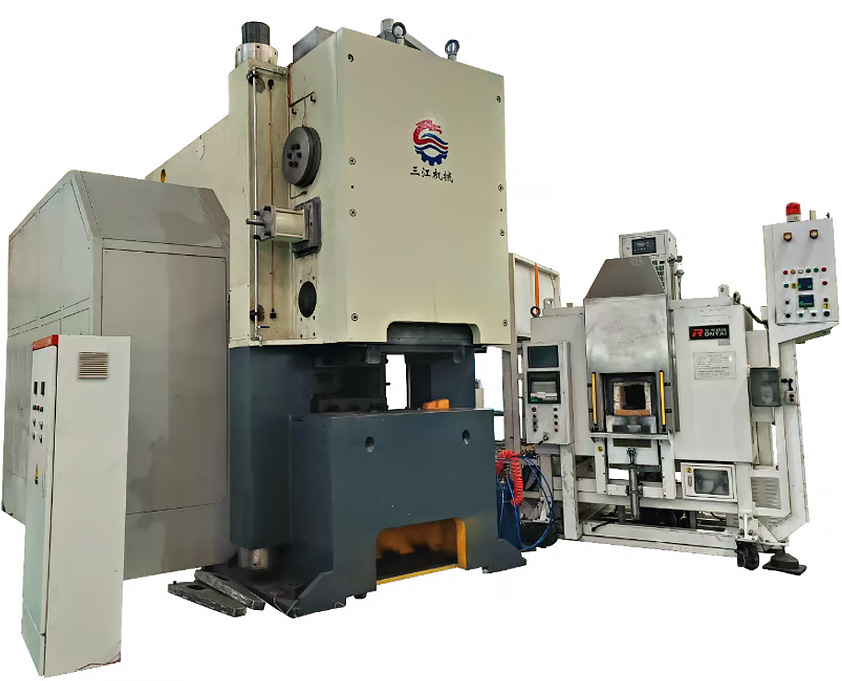

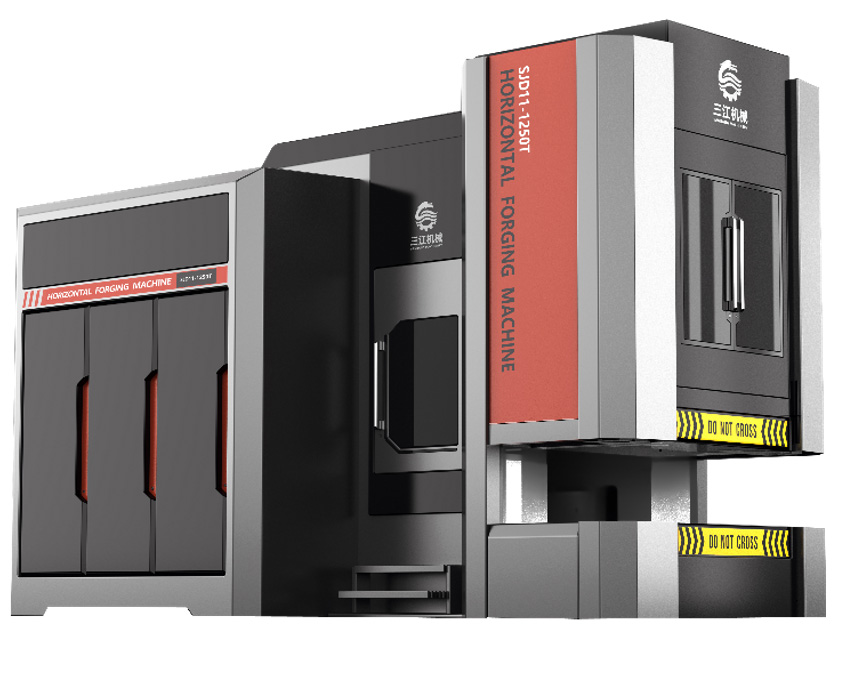

SJD系列平锻机是三江公司采用了国际最先进技术，结合三江机械多年来的锻造经验研制而成的最新的平锻机产品，是目前结构最先进的机械平锻机。

核心技术优势

结构先进——箱式机身，刚性强、振动小，运行声音小于80分贝，采用象鼻型滑块，六面加长导轨，导向精度高，抗偏载，稳定性强

施工简单——机身规整、底面平整，基础施工简单，使用地脚螺栓固定即可，节省大量基建施工成本

操作便捷——开口高度高，作业空间大，操作视野好，模具更换方便，夹紧力通过电动可视方式调节

安全可靠——配备过载保护、光电保护、自动润滑、状态检测等安全系统，使用无忧

节能环保——能耗低，采用集中自动稀油强制循环润滑系统，润滑充分

四、闭式压力机介绍

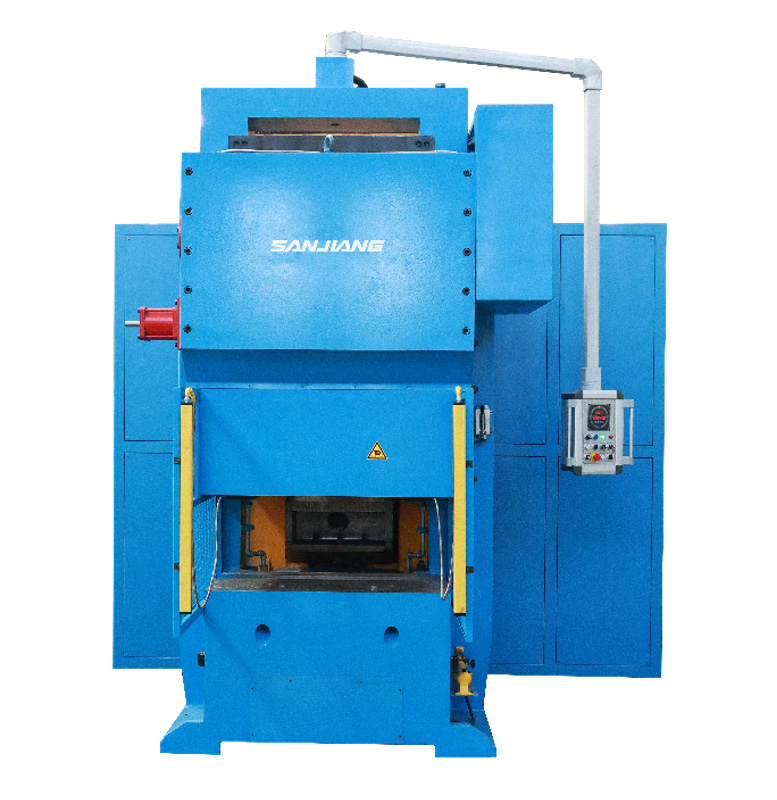

JS31系列压力机是三江采用国际先进技术，结合公司多年来的锻造经验，研制而成的一种新型锻压机械产品。可适用于各类热锻零件闷压成形、切边、薄板零件的冲裁、校正、浅拉伸等各种冲压工艺。

使用闭式压力机对成形后的叶片进行切边，其优势在于：

1、机身刚性强，切边精度高、变形小

1）整体闭式框架（箱型/整体焊接机身），刚度远高于开式压力机和油压机，切边时机身张口、挠度极小，锻件尺寸稳定、飞边切除均匀。

2）滑块运动导向长、间隙小，热态工件定位后无偏移，切边断面平整，减少二次修边工序。

3）热锻件温度高、塑性大，高刚性机身可避免工件被挤压畸变，保证成品外形与公差。

2、行程与载荷稳定，适配热锻工况

1）压力输出平稳、冲击小，热态切边属于冲击载荷工况，闭式压力机抗冲击能力强，不易出现过载晃机、崩刃。

2）公称力全程稳定，大吨位机型可满足大规格、厚飞边、复杂轮廓锻件切边，适用品类更广。

3）滑块下行速度可控，低速切边降低刀具磨损，同时减少热锻件表面磕碰、拉伤。

3、生产效率高，适合规模化量产

1）单次行程即可完成整圈飞边切除，动作循环快，节拍稳定，适配热锻生产线连续化作业，可与锻压机、传送线联机自动化。

2）工作台面大、有效空间充足，可布置多工位模具、工装夹具，支持一模多件切边，大幅提升产能。

3）装模、调模便捷，模具定位牢靠，换产调试时间短。

4、模具寿命长，耗材成本更低

1）机身无张口变形，模具受力均匀，刃口偏载、崩口、开裂概率大幅下降，切边模具使用寿命显著提升。

2）切边受力集中在刃口，设备刚性抵消侧向力，减少模具侧向磨损与移位，降低模具返修、更换频次。

5、结构安全，防护性好，适配车间布局

1）全封闭机身结构，配合安全防护门、光栅，防飞料、防工件弹出，热锻切边产生的飞边碎屑、高温料块不易外溅，车间安全性更高。

2）整机重心低、运行震动小，噪音低，车间环境友好，符合工业安全与环保要求。

3）闭式机型地基受力均匀，长期连续运行故障率低，设备运维简单。

6、附加适配优势（热锻专项）

1）工作台可预留冷却、吹料、脱模机构安装位，适配高温工件散热、清渣、自动出料。

2）大吨位闭式压力机可兼顾切边、校正、整形复合工序，一机多用，减少设备投入与场地占用。

五、行业案例

六、整体工艺流程与制坯的自动化

叶片的锻造生产工艺如下：

1）平锻机预锻制坯

2）玻璃水喷涂

3）电动螺旋压力机终锻

4）闭式压力机切边、校正

自动化系统构成：除主机设备外，还包含转底炉、机器人及周边自动化设备、工件定位台、冷却润滑供墨系统、换模小车、安全围栏等。

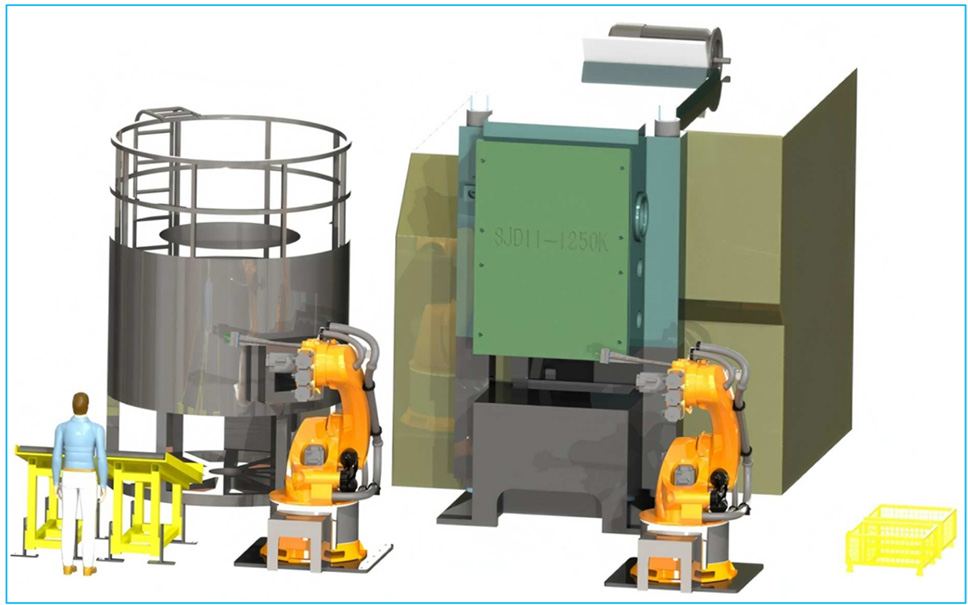

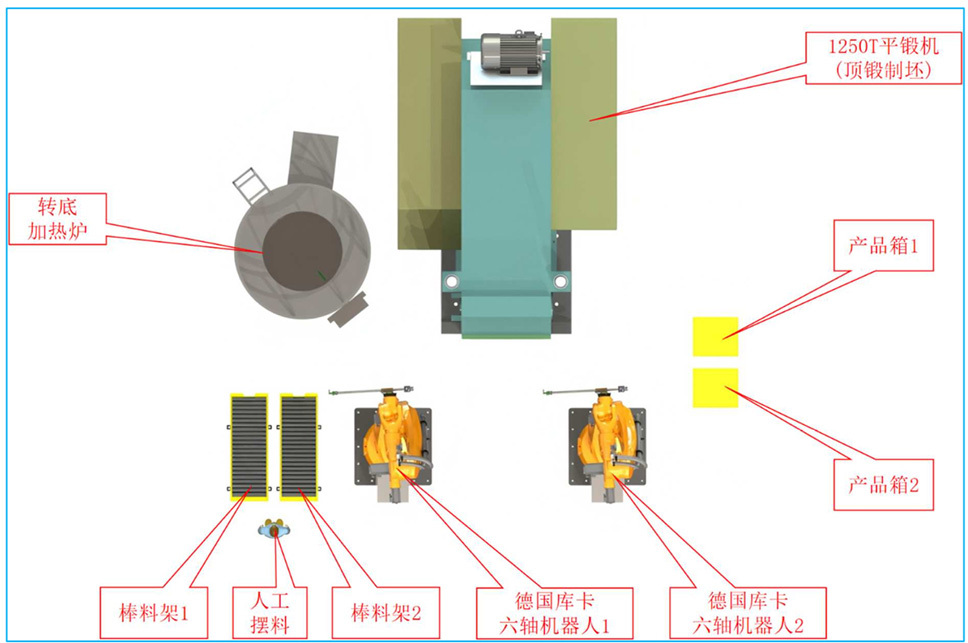

平锻机自动化制坯布局示意图
